T480S无损换屏(友达1.3),转帖一个

[复制链接]
发表于 2019-1-7 10:36 | 显示全部楼层 |阅读模式
T480S无损换屏(友达1.3),转帖一个,前两天购入T480S,买前知道这个屏不怎么样,色域45%,心想着IPS屏也不会太差,反正都是外接显示器,只要差不多就接受了。买回来发现,颜色是次要的,主要的是可视角度,当眼睛位于屏幕**的轴线上垂直角度看屏幕时挺好,如果离开这个位置,从电脑的侧边一点的位置看,屏幕会明显变化,变暗变色,特别是暗一些的内容直接变成不可视。先放几张简单拍摄的对比照片,对比换屏前后和X220T还有dell U2417H。需要说明的是,X220T是2012年初的,色彩不怎么样但是可视角度很好,dell显示器彩色很好但是可视角度没有那么好。拍照时DELL显示器亮度忘了调暗一点,所以大家忽略亮度的对比,看颜色和可视角度变化。

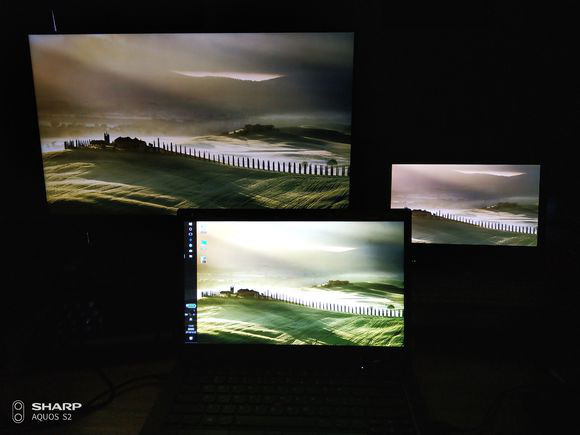

图01 样张A正面看,彩色不如DELL 2417,但是和X220T差不多。

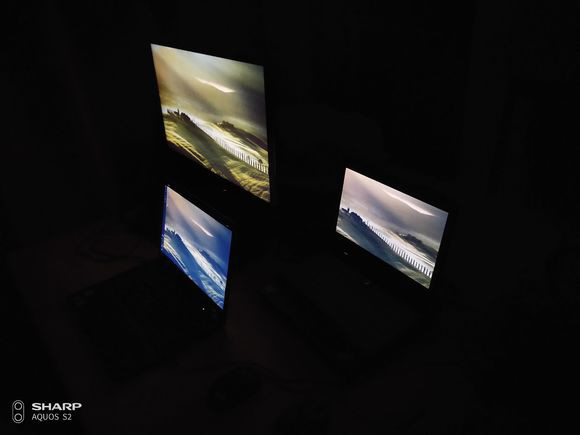

图02 样张A侧面看T480S原屏变暗丢失细节。




图03 样张A侧上,原屏漏光严重,从这个角度拍摄效果明显,实际上肉眼不用达到这个角度就已经很明显。

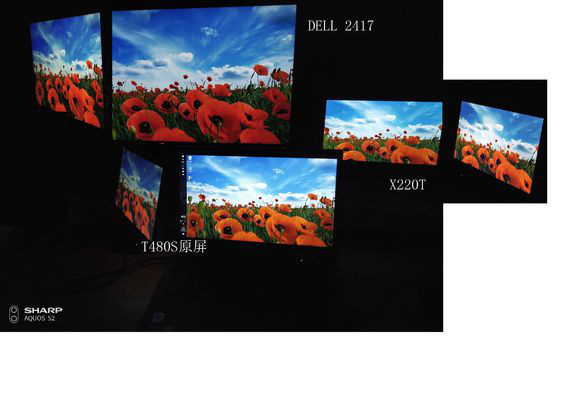

图04 样张A合并对比,可见X220T虽然色彩一般的,但是内容显示基本不随视觉角度变化。图片仅作拼接,未处理亮度和色彩。

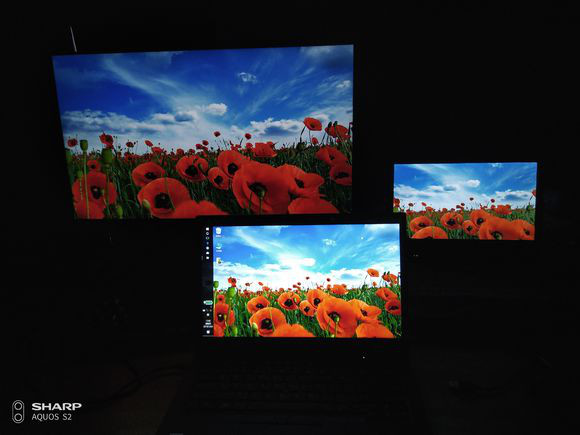

图11 样张B正面

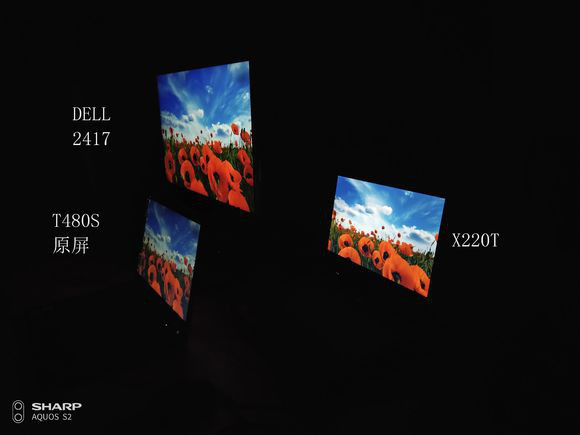

图12 样张B侧面,这个拍摄效果最明显,T480S原屏变色变暗明显,丢失大量细节。简直木法看!



图13 样张B侧面,这个拍摄效果依旧明显,T480S原屏变色变暗明显,丢失大量细节

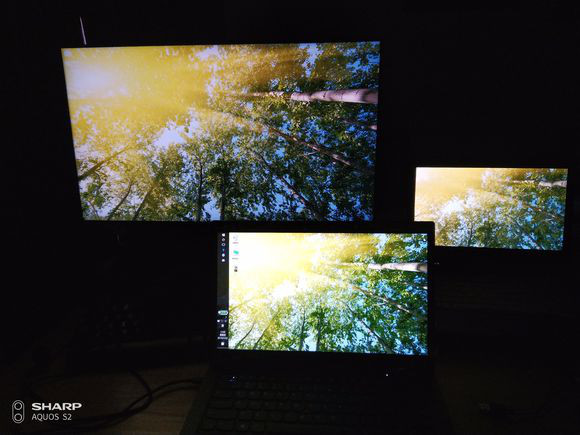

图21 样张C正面

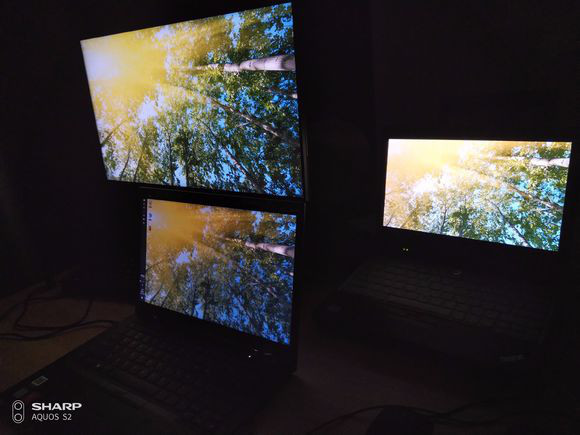

图22 样张C侧面



图23 样张C侧面




好了,下面开始换屏的部分。换屏的朋友要仔细看文字部分,才能换的更好。
网上搜了一些信息,也找卖屏的人发了视频,可用信息不多,拆屏操作分为两种。
第一种,先将屏幕B壳内侧一圈软的PVC不干胶贴撕下来,再拆开B壳卡扣。
第二种,先拆开B壳卡扣,再将B壳和PVC不干胶贴一起撕下来。
好多人用的是第一种,第一种可能操作起来简单,但是撕下来的PVC不干胶是别想原样粘回去的。所以建议大家用第二种,尤其是新机换屏的,PVC不干胶粘的还不是很结实,比较容易撕下来。

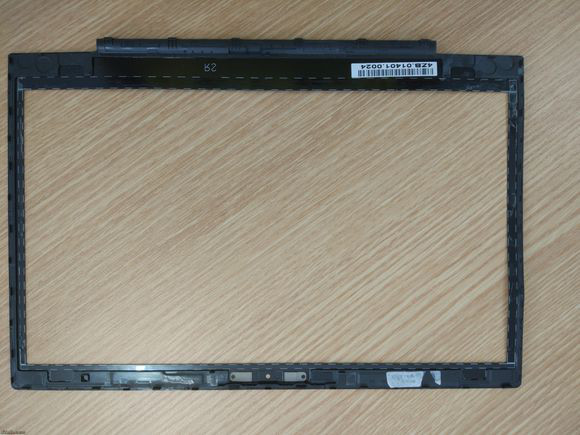

看下图。这张图是借用网友的一个X1C的,我自己拍的没有这个清楚,而且T480S和这个结构基本完全一样。
再重复一遍,没有操作过换屏的,一定要仔细看这张图!注意图上任何一个卡扣的位置和朝向。
图内侧一圈印着白色虚线的就是PVC不干胶贴,外侧的是塑料卡扣框。

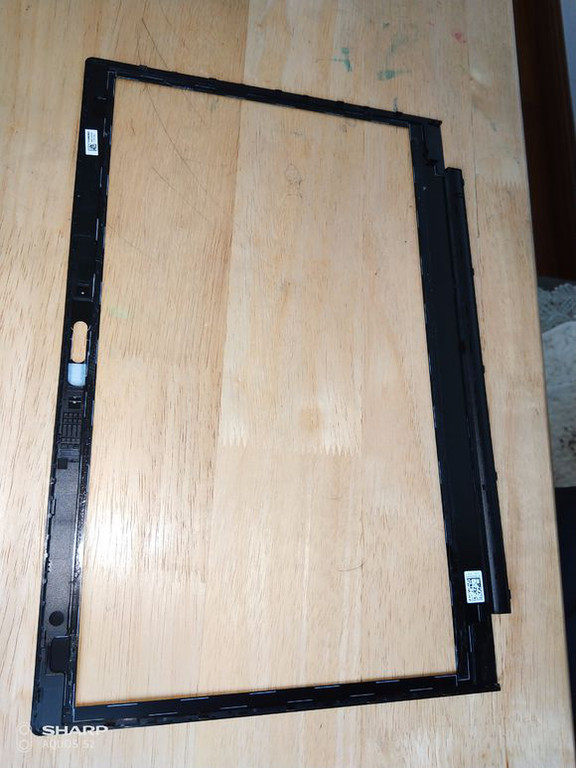

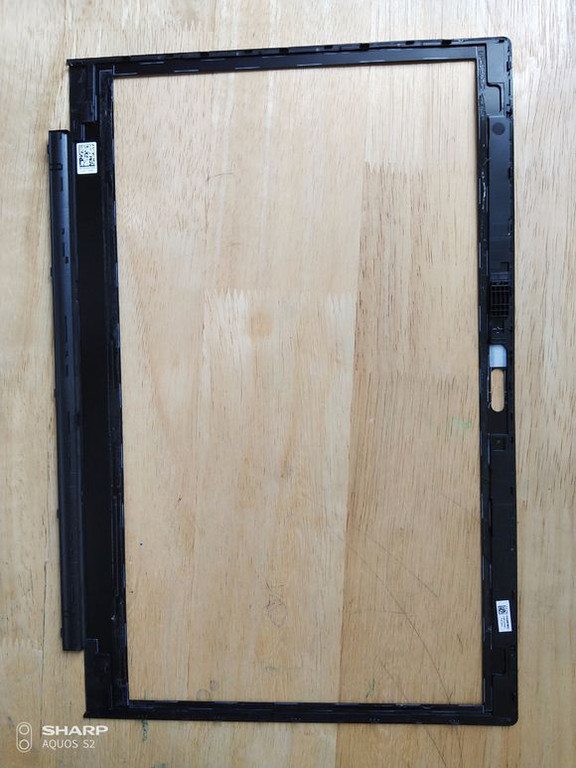

再上2张我拍的

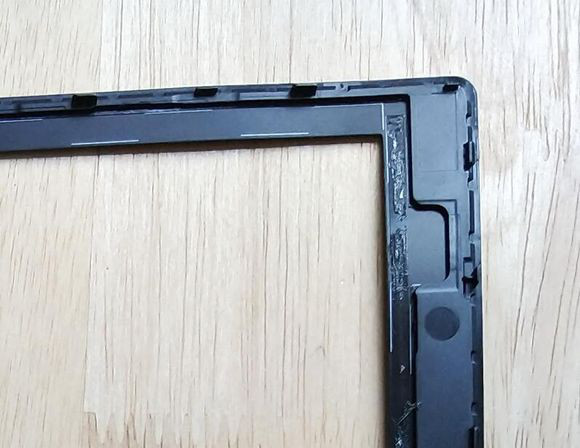

用细节放大说明一下


这个B框的结构严格来说分为3部分,最外面有一圈细的软材料,里面是塑料框和PVC面贴。这个软材料和塑料框是二次注塑在一起的,而PVC面贴可以自己分离。没拆之前的本子,从外面只能看见软的那一圈和PVC面贴。
大家可以放大来看这些卡扣,所有卡扣都是朝向屏幕外侧!!!所以我们拆的时候,要用大拇指甲将B框软的部分向屏幕中心方向用力按进去一点点,另一个大拇指甲轻轻就可以将B框卡扣打开分离。这是第一点关键的操作。
第二点关键的操作,就是拆卡扣的顺序。一定注意,不要不要不要从2个角开始。要从3个边的中间部分开始。最后打开上边的两个外角。注意可能左上右上两个角的两个卡扣最难分离,可以适当加大力度。
第三步,分离好左右两边和上边的所有卡扣后,开始分离不干胶。分离不干胶的顺序是从左上和右上两个角开始。如果角上的不干胶比较紧,可以用东西从内侧挑起帮助分离。角上的不干胶分离开后,就可以用手指捏住B框外壳和PVC内侧,一起用力,完全揭开3个边的不干胶。分离不干胶的过程中,不干胶可能会留在B框上,也可能会粘在屏幕边上,都没事,但是不要将其中间弄断,完全拆下B面后,将留在屏幕上的不干胶取下粘回B面即可。
分离过程中,要用把小刀或者镊子压住分离的其中一部分,帮助分离。或者试试吹风机加热,我试了吹风机,吹的温度低了不管用,高了太烫手,后来就不吹了,直接这么撕下来了。
第三步,分离下边。左下右下有2个卡扣可能会难一点,道理是一样的,看清楚这两个卡扣的朝向,对应方向用一点力,再垂直分离。最下边的不干胶打开后,转动一下B框就拿下来了。
如果弄断了卡扣,也不要灰心。回头买一个新的B框就好了。

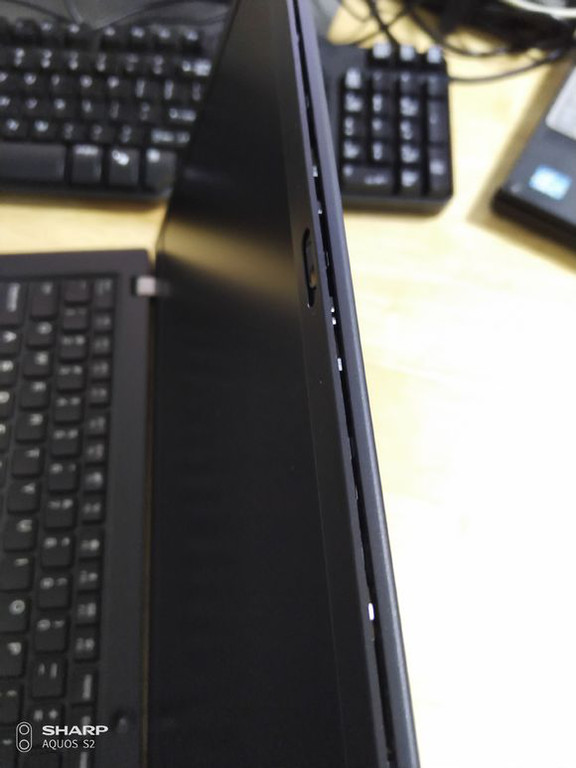

下图,从屏幕右边中间部分分离

下图,从屏幕上边中间部分分离

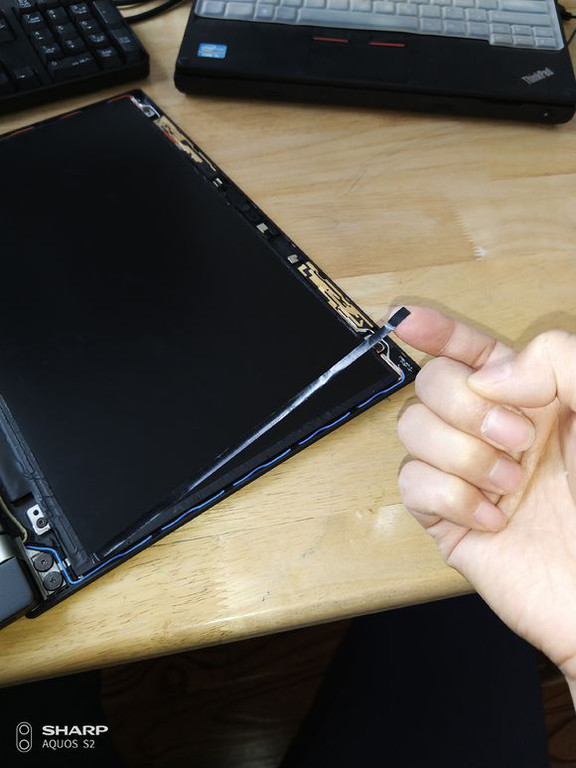

下图,留在屏幕上的不干胶整条取下。




再往下比较简单了,但是不能大意。这部分我没拍图片,希望文字可以表述清楚。
拆开四个螺丝,小心转动屏幕,露出屏后面下边的排线。这个排线会被一个小胶布粘在A壳上,用一个小镊子挑开这个小胶布,排线就比较松动了。再揭开排线上面粘的一个透明不干胶贴,拉起挂在连接器上的小把手,取下排线。
连接好新屏后,拧螺丝之前,注意调整屏幕位置,使4个螺丝边上的4个定位孔要完全对应A壳上的4个定位销,再拧紧螺丝。
最后,按照拆的顺序,逆回去,安装好B壳。这里虽然我写的很简单,实际操作仍然要像拆的时候一样认真,认真对待所有卡扣,也是向内侧用力再按压卡扣,操作的好,基本听不到咔咔的声音,也就是卡扣未受到强力按压。如果要完全看不出来拆的痕迹,装的时候需要注意,先对齐卡扣轻轻按进去后,不要将PVC粘住,从屏幕侧边看B壳软部分可能有些地方和A壳不是绝对的平齐,在对应方向稍微用力,使其平齐后,再按压内侧PVC,完全粘好B壳。
对于有强迫症的人,我奉劝大家尽量自己动手,选个没事的周末慢慢操作,不要寄给店家操作,我估计一般是没有给拆装的这么仔细的。

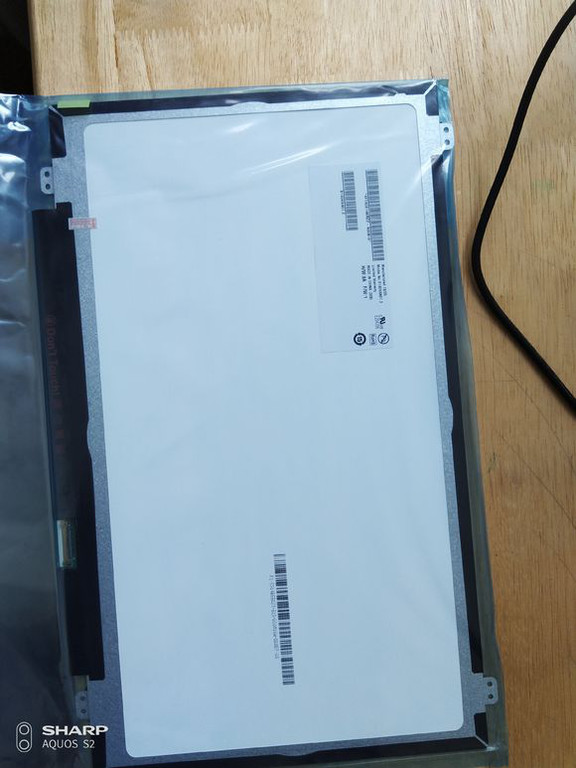

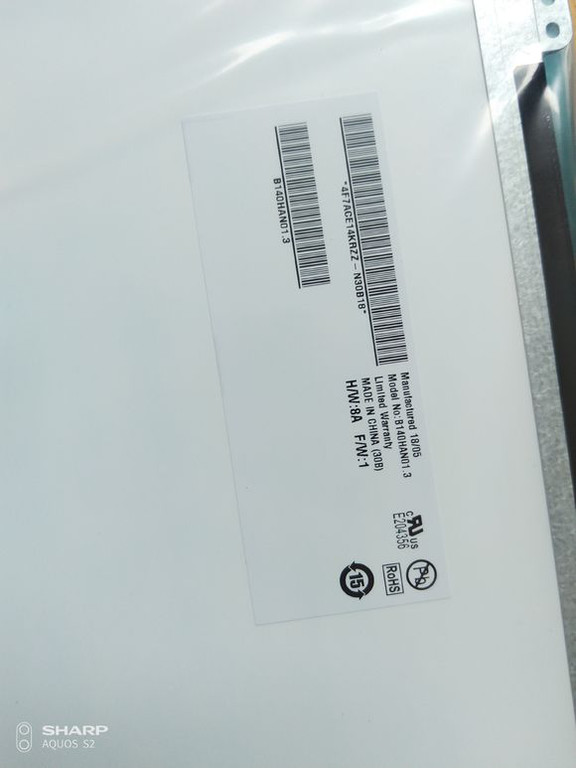

我买的屏,友达1.3,628块,看这个价格就知道谁的了吧,真是不便宜,也没看见什么FRU号。

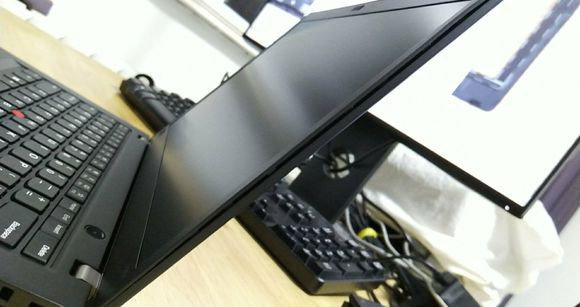

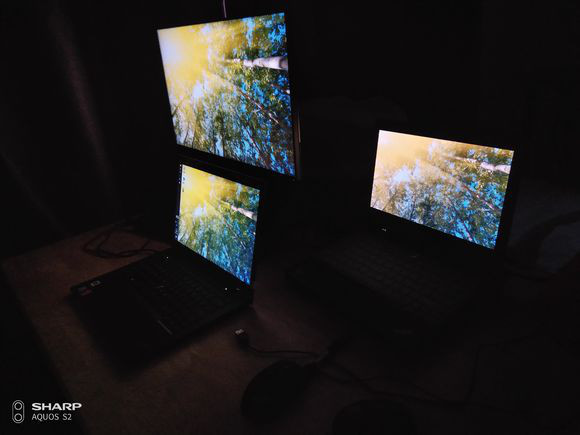

最后是换好屏的效果

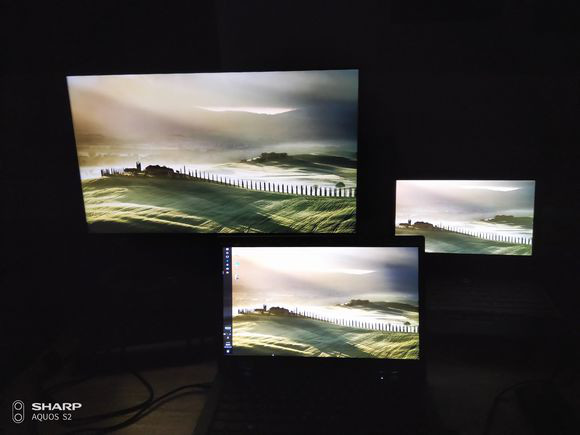

样张A。还是忽略DELL 2417的亮度。看色彩和可视角度。

样张A 新屏的可视角度很理想

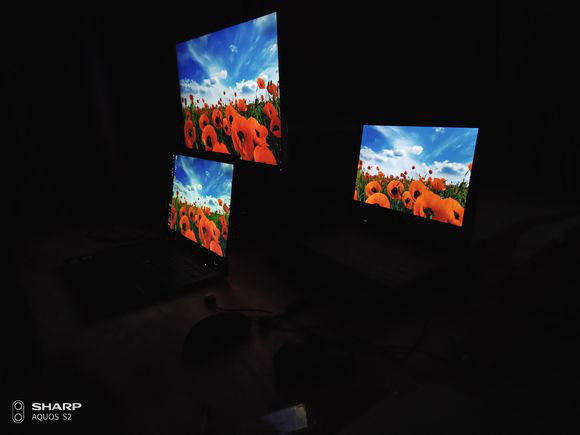

样张B 新屏的可视角度很理想

样张B 新屏的可视角度很理想

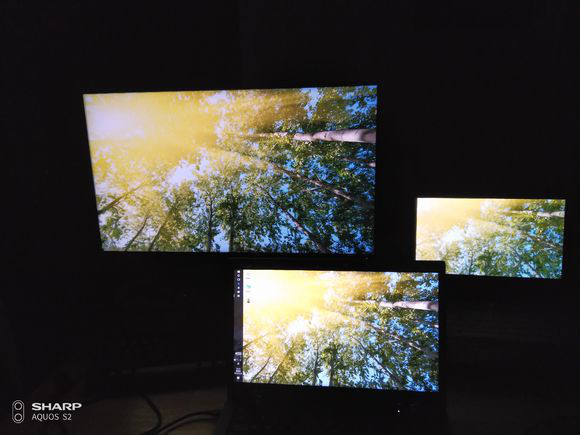

样张C

样张C




最后的最后,我换下来的原装屏,有么有收的?

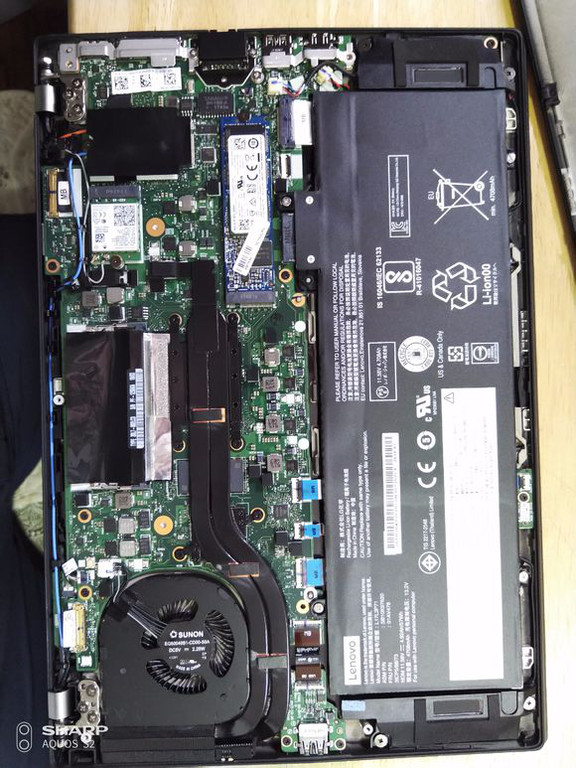

最后的最后的最后,我装了一条16G的内存,
